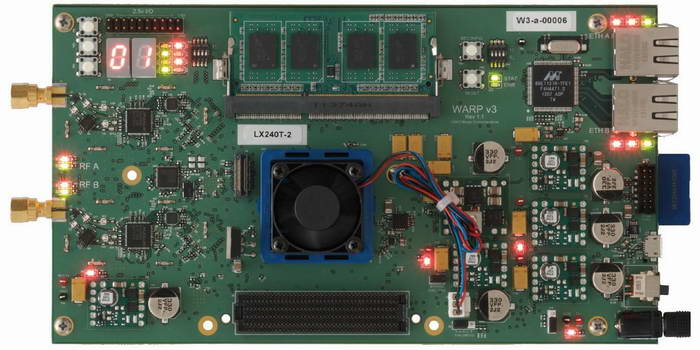

Mango WARP v3套件美国莱斯(Rice)大学 这个可拆分,可扩展编程的WARP开源无线通信平台。利用该平台,科研老师可完成从底层设计到原型的无线网络开发。开源的WARP平台允许加入新的物理层和网络层架构的交互和共享,建立一个社区平台。WARP 已经有75 个公开文献在出版物上出版并且已经在 24 个国家的 100 多个研究小组中使用。
WARP计划两大目标
开放获取研究:WARP开放包括软件和硬件的研究需求,建立下一代无线网络平台的原型。这使得研究者可以把想法放到一个有担保有hao记录的原型网络中,进行互动交流。
将无线带入无线课程:大多数学生在学习数字通信的过程中在实验室里从来没有看到一个真正的无线链路。这个课程的学习大多数都局限于基带或者无线驱动程序的启动。WARP是一个针对本科生和研究生的一个教学实践平台。同时,允许非实时无线通讯和实时通讯。
WARP第三代开发平台兼容莱斯大学WARP网站上所有免费开源的IP核、软件源代码和开发工具。
- 采用Virtex-6 FPGA,比上一代平台逻辑资源多了2倍
- 单板可支持2×2MIMO
- 支持2.4G/5GHz无线,带宽高达40MHz
- 两个10/100/1000M以太网接口
- 可通过FMC-HPC接口外扩子板
参数特性:
FPGA
- Xilinx Virtex-6 XC6VLX240T -2FFG1156
配置
- 标准14-pin JTAG接口
- 板上SPI FLASH接口
- SD卡
I/O
- 2个10/100/1000M以太网接口
- DDR3 SO-DIMM(可支持8GB@400MHz)
- FMC-HPC子卡插槽
- USB-UART接口
- 16-bit调试接口
- 按键、LED、DIP开关、7段数码管
两个相同的RF接口
- Maxim MAX2829 RF收发器
- 40MHz带宽
- 快速Tx和Rx增益控制
- 双通道100Msps 12-bit的ADC
- 双通道170Msps 12-bit的DAC
- 与MIMO应用共用同一时钟
- 通过SMA连接天线
时钟
- 板上带有时钟发生器-不需要外接时钟子板
- 时钟接口可实现系统时钟输入输出,以扩展多通道MIMO RF
|
